Hjem / Produkt / Sentrifugalpumpe / Fluorforet sentrifugalpumpe / IHF foret fluor en-trinns, en-su-cantilever sentrifugalpumpe

IHF foret fluor en-trinns, en-su-cantilever sentrifugalpumpe Produsenter

Vis produkter Kontakt oss
  • IHF foret fluor en-trinns, en-su-cantilever sentrifugalpumpe
Fluorforet sentrifugalpumpe

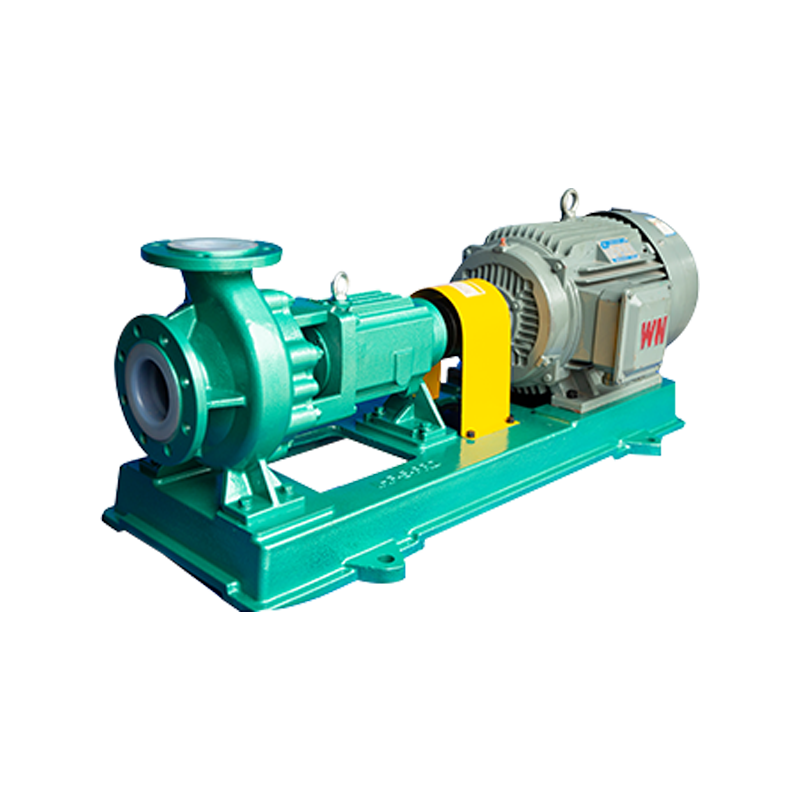

IHF foret fluor en-trinns, en-su-cantilever sentrifugalpumpe

Anvendelig temperatur: -20 ° C ~ 150 ° C.

IHF-serien fluoroplastisk pumpe er en en-trinns, en-su-cantilever sentrifugalpumpe. Pumpekroppen er laget av et metallskall foret med fluoroplast, og løpehjulet og pumpedekselet er laget av metallinnsatser pakket inn i fluoroplastisk kompresjonsstøping. Designet i henhold til den internasjonale standarden ISO2858. Dette produktet har en rimelig struktur og stabil og pålitelig ytelse. Mye brukt i industrier som syre-sylting, syre- og alkaliproduksjon, spraymaling, elektrolytttransport i ikke-jernholdig metallsmelting, klorvanntransport i ionutvekslingsmembranprosjekter, avløpsrensing, elektroplatering, pesticides, etc. i bilproduksjon.3333333

+ Kontakt oss + Katalog nedlasting

Produktbeskrivelse

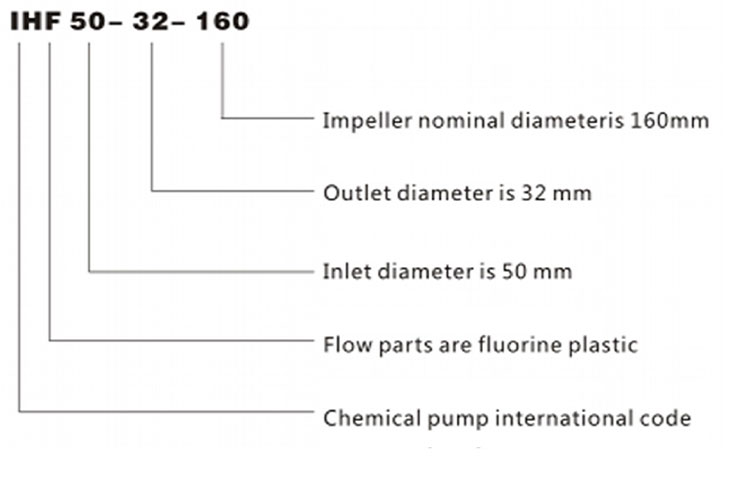

IHF Model Sense & Structure and Material

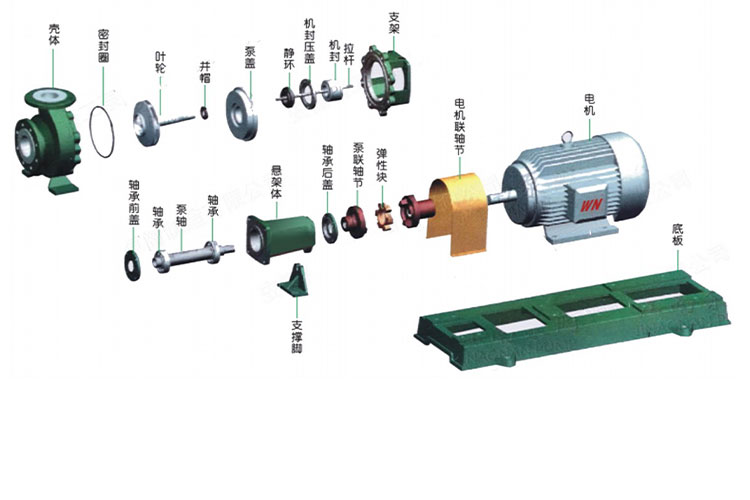

Struktur og material

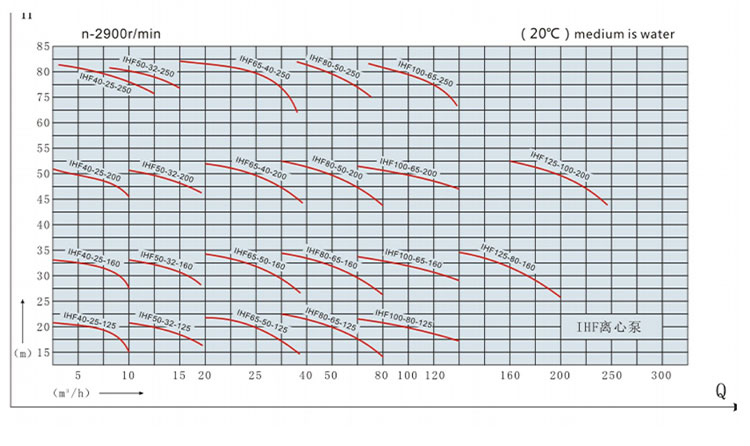

(n = 2900r/min) Performance Curve Diagram

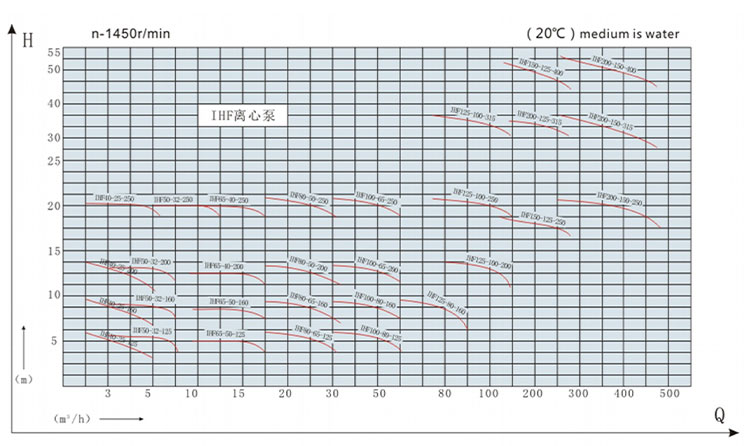

(N-1450r/min) Performance Curve Diagram

Modelll og teknisk dato

Tabell 1: Utstyrt med sekundærmotor n = 2900r/min, designtrykk: 1,6MPa, "*" er standardparameteren.

Tall Model Strømme
m³/h 		Løfte kapasitet Effektivitet Npsh Innløp ×
Utsalgssted 		Motorisk kraft Vekt
1 IHF25-20-125 2 20.5 25 2.5 25 × 20 1.1 75
*3.2 20 32
5.5 18 46
2 IHF25-20-160 2 33 18 2.5 25 × 20 2.2 85
*3.2 32 25
5.5 30 32
3 IHF25-20-200 2 51 11 3 25 × 20 4 140
*3.2 50 18
6 49 20
4 IHF25-20-250 2 80 12 2.5 25 × 20 7.5 225
*3.6 80 18
5.5 78 26
5 IHF32-20-125 2 20.5 25 2.5 32 × 20 1.1 75
*3.2 20 32
5.5 18 46
6 IHF32-20-160 2 33 18 2.5 32 × 20 2.2 85
*3.2 32 25
2 30 32
7 IHF32-20-200 2 51 11 3 32 × 20 4 140
*3.2 50 18
5.5 49 20
8 IHF32-20-250 2 80 12 2.5 25 × 20 7.5 225
*3.6 80 18
5.5 78 26
9 IHF40-25-125 *6.3 20 30 2.5 40 × 25 1.5 75
8 20 31
10 18 32
10 IHF40-25-160 *6.3 32 30 3 40 × 25 3 124
8 32 31
10 30 32
11 IHF40-25-200 *6.3 50 20 3 40 × 25 5.5 170
8 50 23
10 48 30
12 IHF40-25-250 *6.3 80 20 5 40 × 32 11 255
8 80 24
12 78 34
13 IHF40-32-250 *6.3 80 20 5 40 × 32 11 255
8 80 24
12 78 34
14 IHF50-32-125 7 22 47 3.2 50 × 32 2.2 110
*12.5 20 52
15 16 50
15 IHF50-32-160 7 33 35 3.2 50 × 32 4 135
*12.5 32 47
15 30 47
16 IHF50-32-200 7 51 28 3.2 50 × 32 7.5 180
*12.5 50 40
15 49 48
17 IHF50-32-250 7 80 21 5 50 × 32 11 255
*12.5 80 34
15 77 38
18 IHF65-50-125 15 22 46 3.5 65 × 50 3 135
*25 20 61
35 16 67
19 IHF65-50-160 15 33 45 3.5 65 × 50 5.5 155
*25 32 56
35 30 65
20 IHF65-40-200 15 52 35 3.5 65 × 40 11 210
*25 50 51
35 46 48
21 IHF65-40-250 15 82 33 3.5 65 × 40 18.5 360
*25 80 48
35 72 50
22 IHF65-40-315 15 127 35 4 65 × 40 37 475
*25 125 40
35 112 38
23 IHF80-65-125 35 22 52 4 80 × 65 5.5 195
*50 20 65
60 18 70
24 IHF80-65-160 35 33 60 4 80 × 65 11 228
*50 32 64
60 27 53
25 IHF80-50-200 35 52 55 4 80 × 50 15 250
*50 50 63
60 45 55
26 IHF80-50-250 35 82 48 4.5 80 × 50 30 480
*50 80 56
60 72 50
27 IHF80-50-315 35 127 45 5 80 × 50 45
*50 125 50
60 112 48
28 IHF100-80-125 65 22 62 4.5 100 × 80 11 245
*100 20 65
120 17 68
29 IHF100-80-160 65 35 65 5 100 × 80 15 250
*100 32 70
110 26 65
30 IHF100-65-200 65 51 62 5 100 × 65 30 480
*100 50 68
120 43 56
31 IHF100-65-250 65 82 60 5 100 × 65 45 550
*100 80 65
120 65 70
32 IHF100-65-315 65 127 55 5.5 100 × 65 75 860
*100 125 60
120 112 58
33 IHF125-80-160 100 38 57 5 125 × 80 18.5 460
*160 32 64
180 26 52
34 IHF125-100-200 120 55 63 6 125 × 100 55 660
*200 50 65
220 45 62
35 IHF125-100-250 120 86 54 6 125 × 100 75 850
*200 80 68
210 65 61

Modelll og teknisk dato

Tabell 2: Utstyrt med fire trinns motor n = 1450r/min, designtrykk: 1,6MPa, "*" er standardparameteren.

Tall Model Strømme
m³/h 		Løfte kapasitet （m） Effektivitet
% 		Npsh
m 		Innløp ×
Utsalgssted 		Motorisk kraft Vekt
1 IHF40-25-200 2 13 23 3 40 × 25 0.6 80
*3.2 13
4 10
2 IHF40-25-250 *3 20 15 5 40 × 32 1.5 85
4 20 20
6 19.5 30
3 IHF40-32-250 *3 20 15 5 40 × 32 1.5 85
4 20 20
6 19.5 30
4 IHF50-32-125 3.5 4.5 40 3.2 50 × 32 0.55 75
*6.3 5 45
7.5 4 42
5 IHF50-32-160 3.5 9 30 3.2 50 × 32 0.55 95
*6.3 8 40
7.5 7.5 40
6 IHF50-32-200 3.5 12.8 22 3.2 50 × 32 1.1 105
*6.3 12.5 33
7.5 12.3 40
7 IHF50-32-250 3.5 20 15 5 50 × 32 1.5 130
*6.3 20 30
7.5 19.3 32
8 IHF50-32-315 4 26 12 4 50 × 32 4 155
*6.3 25 15
10 22 18
9 IHF65-50-125 7.5 3.8 40 3.5 65 × 50 0.55 82
*12.5 5 55
17.5 4 61
10 IHF65-50-160 7.5 8.8 40 3.5 65 × 50 1.1 95
*12.5 8 51
17.5 7.5 60
11 IHF65-40-200 7.5 13 30 3.5 65 × 40 1.5 115
*12.5 12.5 46
17.5 11.5 42
12 IHF65-40-250 7.5 20.5 28 3.5 65 × 40 3 145
*12.5 20 43
17.5 18 45
13 IHF65-40-315 7.5 32.5 35 4 65 × 40 5.5
*12.5 32 40
17.5 30 38
14 IHF80-65-125 17.5 5.5 50 4 80 × 65 1.1 110
*25 5 64
30 4.5 68
15 IHF80-65-160 17.5 8.3 58 4 80 × 65 1.5 115
*25 8 62
30 6.8 50
16 IHF80-50-200 17.5 13 48 4 80 × 50 2.2 120
*25 12.5 57
30 11.3 48
17 IHF80-50-250 17.5 20.5 43 4.5 80 × 50 5.5 145
*25 20 51
30 11.3 45
18 IHF80-50-315 17.5 32.5 45 5 80 × 50 7.5
*25 32 50
30 30 48
19 IHF100-80-125 32.5 5.5 60 4.5 100 × 80 1.5 130
*50 5 64
60 4.3 65
20 IHF100-80-160 32.5 8.8 62 5 100 × 80 2.2 140
*50 8 69
55 6.5 62
21 IHF100-65-200 32.5 12.8 62 5 100 × 65 5.5 330
*50 12.5 68
60 10.8 56
22 IHF100-65-250 32.5 20.5 60 5 100 × 65 5.5 360
*50 20 65
60 16.3 70
23 IHF100-65-315 32.5 32.5 55 5.5 100 × 65 11
*50 32 60
60 30 58
24 IHF125-80-160 50 9.5 55 5 125 × 80 5.5 305
*80 8 62
90 6.5 50
25 IHF125-100-200 60 13.8 60 6 125 × 100 11 380
*100 12.5 64
110 11.3 60
26 IHF125-100-250 60 21 53 6 125 × 100 15 400
*100 20 69
120 19 71
27 IHF125-100-315 60 32.5 55 6 125 × 100 22 570
*100 32 60
110 30 58
28 1HF150-125-250 120 22 60 5 150 × 125 22 500
*200 20 65
240 18 64
29 IHF150-125-315 120 35 54 5 150 × 125 45 700
*200 32 63
240 30 62
30 IHF200-150-250 240 22 60 5.5 200 × 150 45 700
*400 20 68
480 17 62
31 IHF200-150-315 240 36 55 5.5 200 × 150 75 1180
*400 32 64
480 29 63

Instenller størrelse/flensstørrelse

To-trjegnns motor 2900r/min, flens standardnummer HG/T20592-2009, 1,6MPEN RF.

Tall Modell Utseende og installasjonsdimensjoner Importert flensstørrelse Eksportflensstørrelse
L B S P A W T H h f 4-d C a b e n-d k g i j n-φt
1 IHF25-20-125 715 720 500 110 70 295 250 297 172 80 4-φ20 25 115 85 18 4-14 20 105 75 18 4-M12
2 IHF25-20-160 815 720 500 110 80 295 250 352 192 80 25 115 85 18 20 105 75 18
3 IHF25-20-200 970 1000 650 170 89 395 330 440 260 80 4-φ25 25 115 85 18 20 105 75 18
4 IHF25-20-250 1032 1000 660 170 90 450 400 460 280 80 25 115 85 18 20 105 75 18
5 IHF32-20-125 715 720 500 110 70 295 250 297 172 80 4-φ20 32 140 100 18 4 -φ18 20 105 75 18
6 IHF32-20-200 970 1000 650 170 89 395 330 440 260 80 4-φ25 32 140 100 18 20 105 75 18
IHF40-25-125 740 720 500 110 70 295 250 297 172 80 40 150 110 20 4-M16 25 115 85 18
8 IHF40-25-160 1025 950 590 150 80 395 330 392 232 100 40 150 110 20 25 115 85 18
9 IHF40-25-200 1075 990 650 170 80 450 380 440 260 100 40 150 110 20 25 115 85 18
10 IHF40-32-250 1200 1130 720 205 95 485 435 480 280 100 40 150 110 20 32 140 100 18 4-M16
15 IHF65-50-125 995 950 590 150 80 395 330 352 212 80 65 185 145 20 8-φ18 50 165 125 20
16 IHF65-50-160 1075 990 650 170 80 450 380 392 232 80 65 185 145 20 50 165 125 20
17 IHF65-40-200 1180 1130 720 205 95 485 435 440 260 100 65 185 145 20 40 150 110 18
18 IHF65-40-250 1350 1270 840 215 100 490 440 505 280 100 65 185 145 20 40 150 110 18
19 IHF65-40-315 1495 990 940 245 115 610 550 595 345 100 4-φ28 65 185 145 20 40 150 110 18
20 IHF80-65-125 1095 130 650 170 80 450 380 392 232 100 4-φ25 80 200 160 20 65 185 145 8-M16
21 IHF80-65-160 1180 1150 720 205 95 485 435 440 260 100 80 200 160 20 65 185 145
22 IHF80-50-200 1180 1150 720 205 95 485 435 460 260 100 80 200 160 20 50 165 125 20 4-M16
23 IHF80-50-250 1543 1420 920 240 98 610 530 505 280 125 80 200 160 20 50 165 125 20
24 IHF80-50-315 1566 1430 940 245 115 610 550 625 345 125 80 200 160 20 50 165 125 20
25 IHF100-80-125 1180 1130 720 205 95 485 435 440 260 100 100 220 180 22 80 200 160 20 8-M16
26 IHF100-80-160 1180 1130 720 205 95 485 435 500 280 100 100 220 180 22 8-M16 80 200 160 20
27 IHF100-65-200 1543 1420 920 240 95 610 530 505 280 100 100 220 180 22 8-φ18 65 185 145 20
28 IHF100-65-250 1657 1500 1055 220 95 660 600 595 345 125 4-φ28 100 220 180 22 65 185 145 20
29 IHF100-65-315 1775 1800 1200 300 140 730 670 685 405 125 100 220 180 22 65 185 145 20
30 IHF125-80-160 1543 1420 920 240 95 610 530 505 280 125 4-φ25 125 250 210 22 80 200 160 20
31 IHF125-100-200 1690 [1620 1055 280 110 660 600 650 370 125 4-φ28 125 250 210 22 8-M16 100 220 180 20
32 IHF125-100-250 [1780 [1800 1200 300 140 730 670 685 405 140 125 250 210 22 100 220 180 20

Instenller størrelse/flensstørrelse

Fjegre-trinns motor 1450r/min, flens standardnummer HG/T20592-2009, 1,6MPEN RF.

Tall Modell Utseende og installasjonsdimensjoner Importert flensstørrelse Eksportflensstørrelse
L B S P A W T H h f 4-d C a b e n-d k g i j n-φt
1 IHF40-25-250 945 920 590 150 80 395 330 480 280 100 4-φ25 40 150 110 20 4-M16 25 115 85 18 4-M12
2 IHF40-32-250 945 920 590 150 80 395 330 480 280 100 40 150 110 20 4-M16 32 140 100 18 4-M16
3 IHF50-32-125 900 820 540 140 80 395 330 352 212 80 50 165 125 20 4 -φ18 32 140 100 18
4 IHF50-32-160 900 820 540 140 80 395 330 392 232 80 50 165 125 20 4 -φ18 32 140 100 18
5 IHF50-32-200 925 820 540 140 80 395 330 440 260 80 50 165 125 20 4 -φ18 32 140 100 18
6 IHF50-32-250 945 920 600 155 80 390 350 480 280 100 50 165 125 20 4 -φ18 32 140 100 18
7 IHF50-32-315 1220 1150 650 250 90 480 420 565 325 140 50 165 125 20 4 -φ18 32 140 100 18
8 IHF65-50-125 900 820 540 140 80 360 320 352 212 80 65 185 145 20 8-φ18 50 165 125 20
9 1HF65-50-160 925 820 540 140 80 360 330 392 232 80 65 185 145 20 8-φ18 50 165 125 20
10 IHF65-40-200 945 920 540 155 80 360 330 440 260 100 65 185 145 20 8-φ18 40 150 110 18
11 IHF65-40-250 1130 1000 650 170 95 450 400 505 280 100 65 185 145 20 8-φ18 40 150 110 18
12 IHF80-65-125 925 920 540 140 80 360 330 392 232 100 80 200 160 20 8-φ18 65 185 145 8-M16
13 IHF80-65-160 970 920 600 155 80 390 350 440 260 100 80 200 160 20 8-φ18 65 185 145
14 IHF80-50-200 1015 920 600 155 80 390 350 460 260 100 80 200 160 20 8-φ18 50 165 125 20 4-M16
15 IHF80-50-250 1250 1060 650 200 95 490 440 505 280 125 80 200 160 20 8-φ18 50 165 125 20
16 IHF80-50-315 1216 1200 740 190 100 490 440 625 345 125 4-φ24 80 200 160 20 8-φ18 50 165 125 20
17 IHF100-80-125 970 920 600 155 80 390 350 440 260 100 4-φ25 100 220 180 22 8-φ18 80 200 160 20 8-M16
18 IHF100-80-160 1130 1000 650 170 95 450 400 500 280 100 100 220 180 22 8-M16 80 200 160 20
19 IHF100-65-200 1250 1060 650 200 95 490 435 505 280 100 100 220 180 22 8-φ18 65 185 145 20
20 IHF100-65-250 1220 1250 720 190 125 490 440 550 300 125 100 220 180 22 8-φ18 65 185 145 20
21 IHF100-65-315 1450 1380 900 240 90 560 500 580 300 125 4-φ24 100 220 180 22 8-φ18 65 185 145 20
22 IHF125-80-160 1250 1060 660 200 95 490 440 505 280 125 4-φ25 125 250 210 22 8-φ18 80 200 160 20
23 IHF125-100-200 1355 1270 840 215 95 540 490 650 370 125 4-φ28 125 250 210 8-M16 100 220 180 20
24 IHF125-100-250 1475 1400 940 230 125 560 500 580 300 140 125 250 210 22 8-M16 100 220 180 20
25 IHF125-100-315 1685 1600 800 350 100 520 470 735 420 140 4-φ24 125 250 210 27 8-φ19 100 220 180 24
26 IHF150-125-250 1555 1430 940 245 140 610 550 750 395 140 4-φ28 150 285 240 30 8-φ20 125 245 210 27
27 IHF150-125-315 1662 1600 1060 270 125 660 600 755 400 140 150 285 240 30 8-φ20 125 245 210 27
28 IHF200-150-250 1690 1600 1060 270 125 660 600 775 400 165 200 340 295 33 12-φ 150 285 240 28 8-M20
29 IHF200-150-315 1980 1970 1200 300 140 730 670 840 440 165 200 340 295 33 12 -φ 150 285 240 28
+ Forstå detaljerte produktparametere
